JMⅡ型無沉孔基本型膜片聯軸器
JMⅡ型無沉孔基本型膜片聯軸器

JMⅡ型無沉孔基本型膜片聯軸器

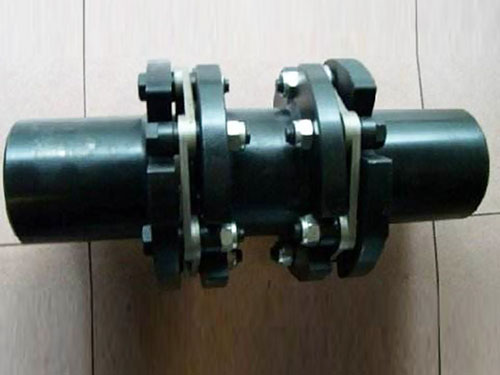

JMⅡ型無沉孔基本型膜片聯軸器是由幾組膜片(不銹鋼薄扳)用螺栓交錯地與兩半聯軸器聯接,每組膜片由數片疊集而成,膜...
立即訂購
產品詳情




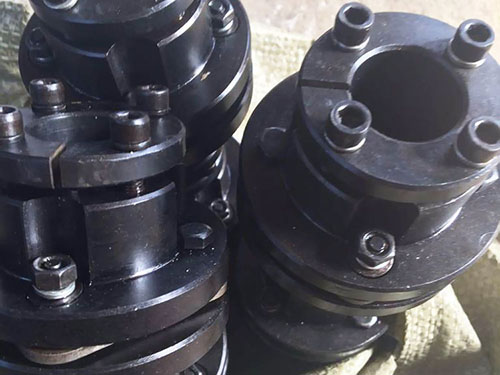

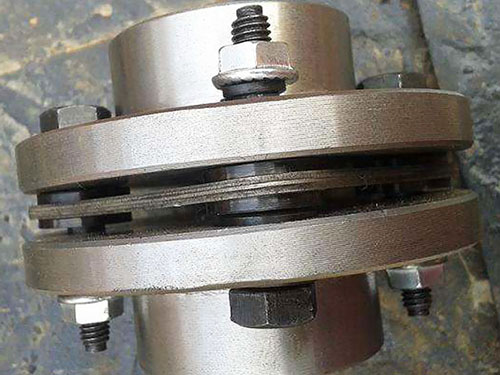

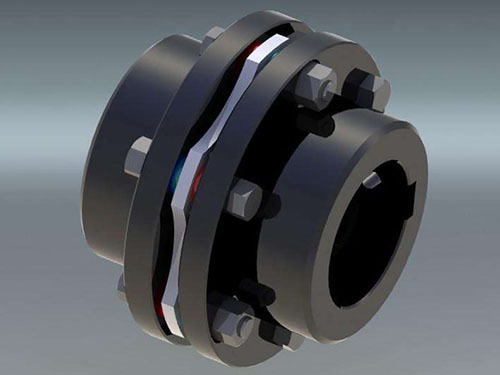

JMⅡ型無沉孔基本型膜片聯軸器是由幾組膜片(不銹鋼薄扳)用螺栓交錯地與兩半聯軸器聯接,每組膜片由數片疊集而成,膜片分為連桿式和不同形狀的整片式。

JMⅡ型無沉孔基本型膜片聯軸器靠膜片的彈性變形來補償所聯兩軸的相對位移,是一種的金屬?gòu)椥栽闲月?lián)軸器,不用潤滑,結構較緊湊,,使用壽命長,無旋轉間隙,不受溫度和油污影響,具有耐酸、耐堿、的特點,適用于高溫、高速、有腐蝕介質工況環境的軸系傳動,廣泛用于各種機械裝置的軸系傳動,如水泵(尤其是大功率、化工泵)、風機、壓縮機、液壓機械、石油機械、印刷機械、紡織機械、化工機械、礦山機械、冶金機械、航空(直升飛機)、艦艇高速動力傳動系統,經動平衡后應用于高速傳動軸系已比較普遍。

JMⅡ型無沉孔基本型膜片聯軸器與齒式聯軸器相比,沒有相對滑動,不需要潤滑、密封,無噪聲,基本不用維修,制造較方便,可部分代替齒式聯軸器。

JMⅡ型無沉孔基本型膜片聯軸器的調中方法:

1、用千分表分別對聯軸器安裝盤的端面和外圓測取跳動值,這種方法被認為較準確的方法,不過有些麻煩。

2、用二個千分表在聯軸器安裝盤的外圓上同時測得數據,這種方法即好又快,它不需要考慮軸端的變動,特別在現場可簡便而地完成測量工作。

3、直尺和內卡鉗方法,這種方法適用于要求不高,精度較低的場合。

為了便于安裝,將兩個半聯軸節放在120--150的保溫箱或油槽中進行預熱,使內孔尺寸漲大很容易裝上。安裝以后   軸頭不能凸出半聯軸節端面,以齊、平好。檢測兩半聯軸節之間的距離:沿半聯軸節的法蘭盤兩內側測出3-4點的讀數取平均值,及加長段與兩個膜片組實測尺寸之和,兩者誤差   要控制在0—0.4mm范圍之內。將就位在主機上的主、被動半聯軸器以粗找正、   找正的步驟進行找正安裝。注:粗找正:就是采用較簡單的手段,用直尺或游標卡尺及卡鉗等來控制兩半聯軸器的大端面是否相對平行。精找正:就是采用百分表對其進行   定位。把表座地吸在主動或被動。

在安裝完畢后,手動盤車,檢查膜片組、穿螺絲孔處是否有間隙存在;膜片間是否有開口出現,如果有開口說明安裝精度不夠到位,應在基礎全部壓緊后再次打表找正,看是否存在超標的誤差。否則極易使聯軸器及膜片造成損壞或影響聯軸器壽命。

許用補償量型號
JMⅡ1~JMⅡ8JMⅡ9~JMⅡ17JMⅡ18~JMⅡ26JMⅡ27~JMⅡ30
軸向△x/min12.546
角向△α
型 號公稱轉矩
Tn /N.m
瞬時轉矩
Tmax
/N.m
轉速
nmax
r/min

軸孔直

徑d1,d2

軸孔長度DD1t

扭轉剛度

×10


質量
Kg
轉動慣量
  kg.㎡
J1型Y型L推薦
L
JMⅡ140631070014-2827-623580398±0.20.370.90.0005
JMⅡ263100930020-3838-824092530.451.40.0011
JMⅡ3100200840025-4544-11245102630.562.10.002
JMⅡ4250400670030-5560-112551287711±0.30.814.20.006
JMⅡ5500800590035-6560-14265145911.26.40.012
JMⅡ68001250510040-7584-1427516810514±0.31.429.60.024
JMⅡ710002000475045-8084-1728018011215±0.41.912.50.0365
JMⅡ816003150430050-8584-1722001202.3515.50.057
JMⅡ925004000420055-8584-17220520±0.42.716.50.065
JMⅡ1031505000400055-9084-172902151283.0219.50.083
JMⅡ1140006300365060-95107-17210023513223±0.53.46250.131
JMⅡ1250008000340060-100107-2122501453.67300.174
JMⅡ13630010000320063-110107-2121102701555.2360.239
JMⅡ14800012500285065-110107-21211530016227±0.67.8450.38
JMⅡ151000016000270070-125107-2121253201768.43550.5
JMⅡ161250020000245075-130107-25214035018632±0.710.23750.85
JMⅡ171600025000230080-140132-25214537020310.97851.1
JMⅡ182000031500215090-160132-30216540023013.071151.65
JMⅡ1925000400001950100-170167-30217544024538±0.914.261502.69
JMⅡ2031500500001850110-180167-30218546026022.131703.28
JMⅡ2135500560001800120-200167-28220048028023.72004.28
JMⅡ2240000630001700130-200202-35221050029524.62305.18
JMⅡ2350000800001600140-220202-35222054031044±129.712757.7
JMⅡ24630001000001450150-240202-41024060033550±1.232.643809.3
JMⅡ25800001250001400160-250242-35225562035050±1.237.6941015.3
JMⅡ26900001400001300180-260242-41027566038550.4351020.9
JMⅡ271120001800001200190-280282-47029572041060±1.471.5162032.4
JMⅡ281400002000001150220-300282-47030074042093.3768036
JMⅡ291600002240001100240-320330-470320770450114.5378043.9
JMⅡ301800002800001050250-340330-550350820490130.7695060.5
