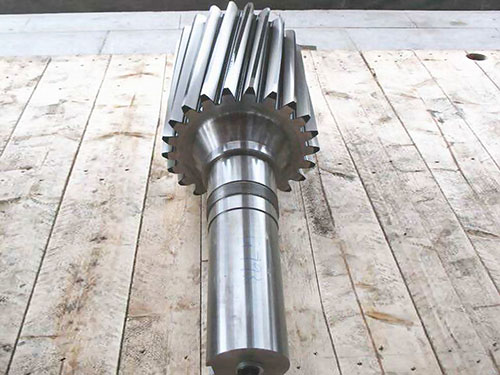

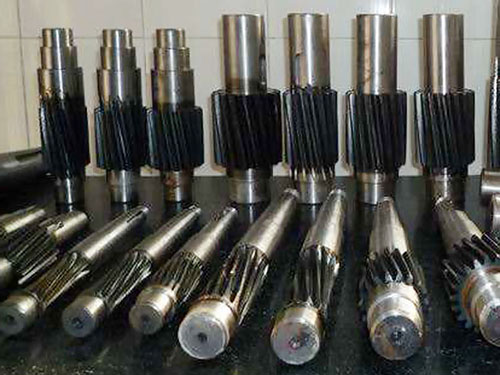

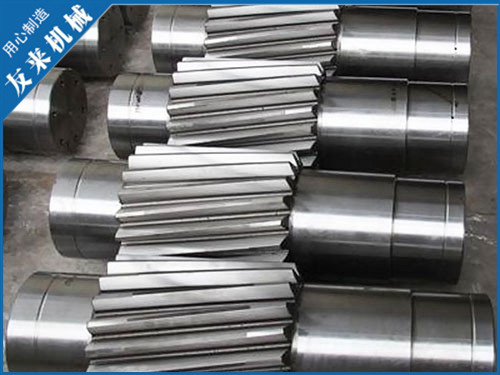

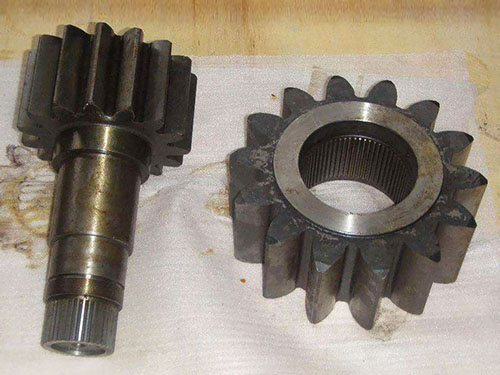

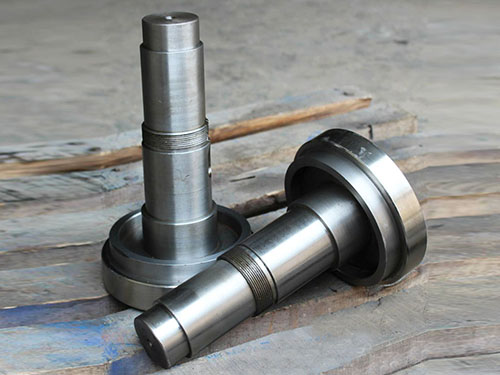

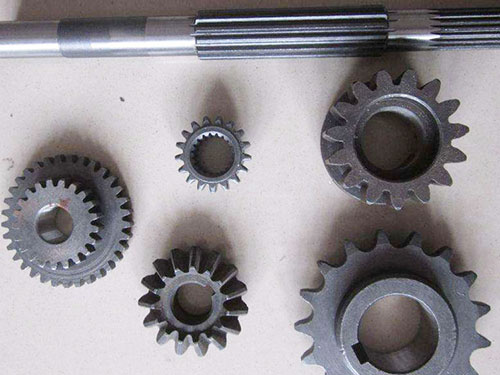

齒輪軸
齒輪軸

齒輪軸

齒輪軸指支承轉動零件并與之一起回轉以傳遞運動、扭矩或彎矩的機械零件。一般為金屬圓桿狀,各段可以有不同的直徑。機...
立即訂購
產品詳情





齒輪軸指支承轉動零件并與之一起回轉以傳遞運動、扭矩或彎矩的機械零件。一般為金屬圓桿狀,各段可以有不同的直徑。機器中作回轉運動的零件就裝在軸上。

根據軸線形狀的不同,軸可以分為曲軸和直軸兩類。根據軸的承載情況,又可分為:①轉軸,工作時既承受彎矩又承受扭矩,是機械中   常見的軸,如各種減速器中的軸等。②心軸,用來支承轉動零件只承受彎矩而不傳遞扭矩,有些心軸轉動,如鐵路車輛的軸等,有些心軸則不轉動,如支承滑輪的軸等。③傳動軸,主要用來傳遞扭矩而不承受彎矩,如起重機移動機構中的長光軸、汽車的驅動軸等。

齒輪軸設計運用:

1、齒輪軸一般是小齒輪(齒數少的齒輪)。

2、齒輪軸一般是在高速級(也就是低扭矩級)。

3、齒輪軸一般很少作為變速的滑移齒輪,一般都是固定運行的齒輪,一是因為處在高速級,其高速度是不適進行滑移變速的。

4、齒輪軸是軸和齒輪合成一個整體的,但是,在設計時,還是要盡量縮短軸的長度,太長了一是不利于上滾齒機加工,二是軸的支撐太長導致軸要加粗而增加機械強度(如剛性、撓度、抗彎等)。

齒輪軸的加工工藝分析:

齒輪軸主要表面的加工順序,在很大程度上取決于定位基準的選擇。軸類零件本身的結構特征和主軸各主要表面的位置精度要求都決定了以軸線為定位基準是較理想的。這樣既基準統一,又使定位基準與設計基準重合。一般多以外圓為粗基準,以軸兩端的項尖孔為精基準。具體選擇時還要注意以下幾點。

(1)當各加工表面間相互位置精度要求較高時,在一次裝夾中完成各表面的加工。

(2)粗加工或不能用兩端孔(如加工主軸錐孔)定位時,為提高工件加工時工藝系統的剛度,可只用外圓表面定位或用外圓表面和一端中心孔作為定位基準。在加工過程中,應交替使用軸的外圓和一端中心孔作為定位基準,以滿足相互位置精度要求。

(3)如果軸是帶通孔的零件,通孔鉆出后將使原來的孔消失。為了仍能用孔定位,一般均采用帶有孔的錐堵或錐套心軸。當軸孔的錐度較大(如銑床主軸)時,可用錐套心軸;當主軸錐孔的錐度較?。ㄈ鏑A6140型機床主軸)時,可采用錐堵。   注意,使用的錐套心軸和錐堵應具備較高的精度并盡量減少其安裝次數。錐堵和錐套心軸上的中心孔既是其本身制造的定位基準,又是主軸外圓的精加工基準,因此   錐堵或錐套心軸上的錐面與中心孔有較高的同軸度。若為中小批生產,工件在錐堵上安裝后一般中途不   換。若外圓和錐孔需反復多次互為基準進行加工,則在重裝錐堵或軸套心軸時   按外圓找正或重新修磨中心孔。
