滑塊聯軸器
滑塊聯軸器

滑塊聯軸器

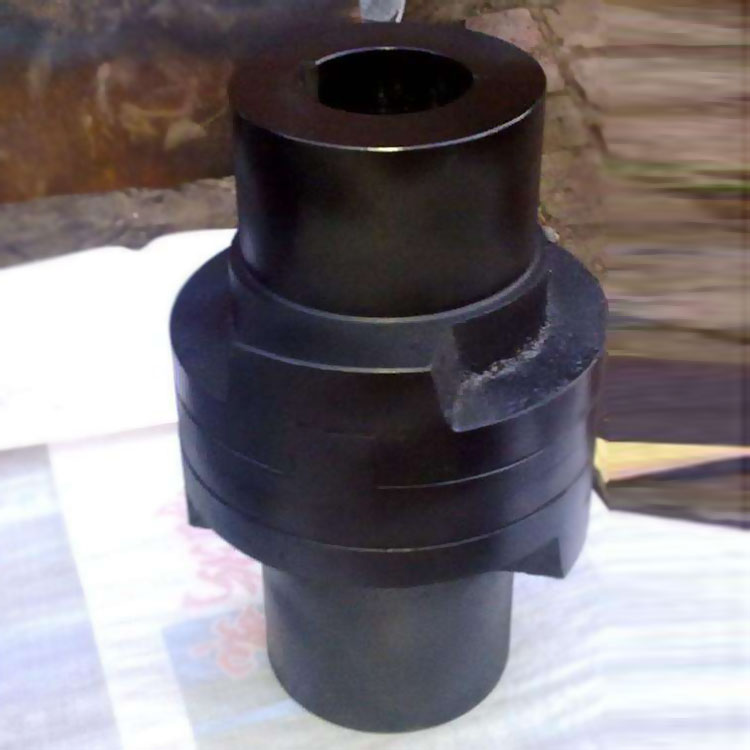

滑塊聯軸器又名金屬滑塊聯軸器,其滑塊呈圓環形,用鋼或合金制成,適用于轉速較低,傳遞轉矩較大的傳動。...
立即訂購
產品詳情





滑塊聯軸器又名金屬滑塊聯軸器,其滑塊呈圓環形,用鋼或合金制成,適用于轉速較低,傳遞轉矩較大的傳動。

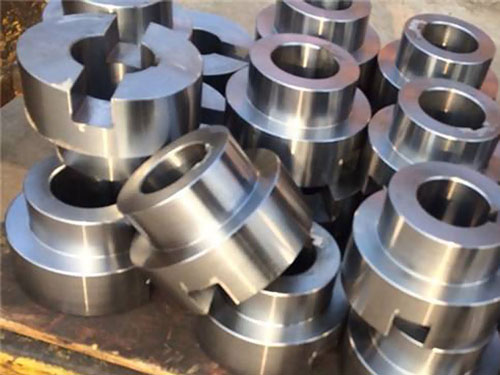

滑塊聯軸器是由兩個軸套和一個中心滑塊組成。中心滑塊作為一個傳遞扭矩的元件,通常由工程塑料制成,情況下可選擇其它材料,比如金屬材料。

滑塊聯軸器與十字滑塊聯軸器結構相似,不同之處在于中間十字滑塊為方形滑塊,利用中間滑塊在其兩側半聯軸器端面的相應徑向槽內滑動,以實現兩半聯軸器聯接。

滑塊聯軸器零件的材料可用45鋼,工作表面需要進行熱處理,以提高其硬度;要求較低時也可用Q275鋼,不進行熱處理。為了減少摩擦及磨損,使用時應從中間盤的油孔中注油進行潤滑。 因?yàn)榘肼?lián)軸器與中間盤組成移動副,不能發生相對轉動,故主動軸與從動軸的角速度應相等。但在兩軸間有相對位移的情況下工作時,中間盤就會產生很大的離心力,從而增大動載荷及磨損。因此選用時應注意其工作轉速不得大于規定值。這種聯軸器一般用于轉速n<250r/min,軸的剛度較大,且無劇烈沖擊處。

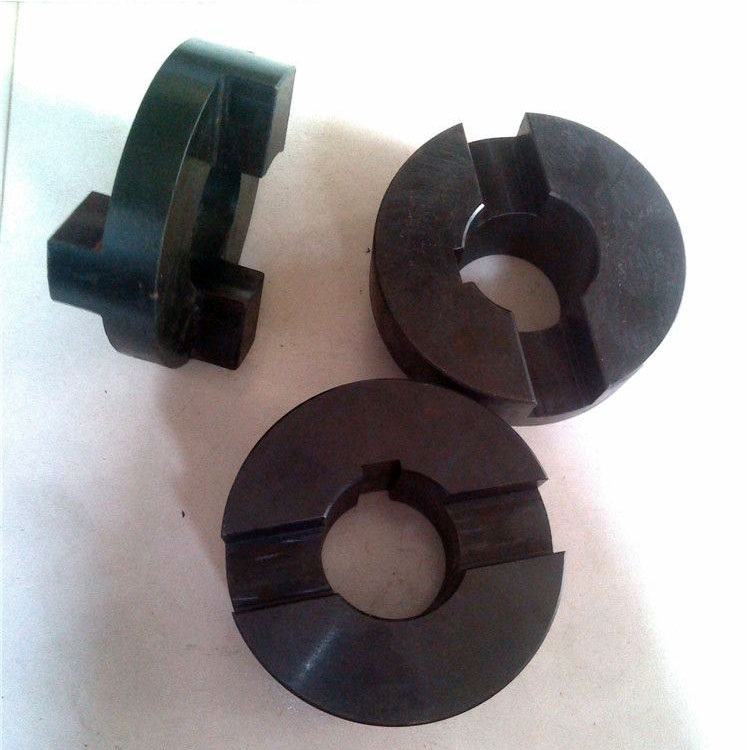

中心滑塊通過兩邊呈90°相對分布的卡槽和兩側的軸套聯接在一起,從而達到傳遞扭矩的目的。中心滑塊和軸套之間用微小的壓力進行吻合,這種壓力能使聯軸器在設備運轉中具有零間隙運轉。隨著使用時間增長,滑塊可能會因受到磨損而失去無反沖的功能,但中心滑塊并不貴,也很容易   換,   換后仍能發揮其原有的性能。

滑塊聯軸器常用于一般常用電機,個別的場合也可以用來聯接伺服電機,在使用過程中通過中心滑塊的滑動來糾正相對位移。因?yàn)榈挚瓜鄬?duì)位移的是滑塊與軸套之間的摩擦力,因此它們之間的軸承負荷不會因?yàn)橄鄬?duì)位移的增加而加大。

滑塊聯軸器不像其它的聯軸器,它沒有能像彈簧一樣工作的彈性元件,因此不會因?yàn)檩S間的相對位移的增加而使軸承負荷加大。不管如何,這種系列的聯軸器比較,能選擇不同材料的滑塊是這種聯軸器的較大優勢。我公司可根據客戶的具體要求提供多種原材料中心滑塊的選擇來適應不同的應用。一般來說,一類材質適用于零間隙、高扭矩剛性和大扭矩的情況下,另一類材質適用于低精度定位、無需零間隙、但具有吸收震動和減小噪音的功能。非金屬滑塊還具有較佳的電氣絕緣作用,可以充當機械保險絲來用。當工程塑料的滑塊損壞后,傳遞作用將被   終止,從而達到保護貴重的機械零件。這種設計適用于大的平行相對位移。滑塊聯軸器分體的三部分設計,限制了它補償軸向偏差的能力,比如不能用在推拉式應用中。同時,因?yàn)橹行幕瑝K是浮動的,兩軸運動   滑塊不會脫落。

型號
公稱轉矩Tn(N.m)
許用轉速[n]r/min
軸孔直徑
軸孔長度
D
D1
B1
B2
l
轉動慣量Kg.m2
質量kg
d1 d2
Y

J1

L
mm

WH1

16
10000

10,11

12,14

25-32
22-27
40
30
52
13
5
0.0007
0.6


32-42

27-30

WH2

31.58200

12,12,16,(17),18

5032561850.00381.5

WH3

637000

16,(17),18,20,22

42-52

30-38

7040601850.00631.8

52-62

38-44

WH4

1605700

20,22,24,25,28

8050641880.0132.5

WH5

2804700

25,28,30,32,35

62-82

44-60

100707523100.0455.8

82-112

60-84

WH6

5003800

30,32,35,38,40,42,45

120809033150.129.5

WH7

9003200

40,42,45,48,50,55

1128415010012038250.4325

112-142

84-107

WH8

18002400

50,55,60,63,65,70

190120150
48
251.9855

WH9

35501800

65,70,75,80,85

172-212

132-167

33019018058404.985

172-212

132-167

WH10

50001500

80,85,90,95,100

33019018058407.5120
