WH型滑塊聯軸器適用于傳遞轉矩較小的場合，具有 補償兩軸相對偏移量，減震和緩沖的性能，工作溫度為-20-+70℃！

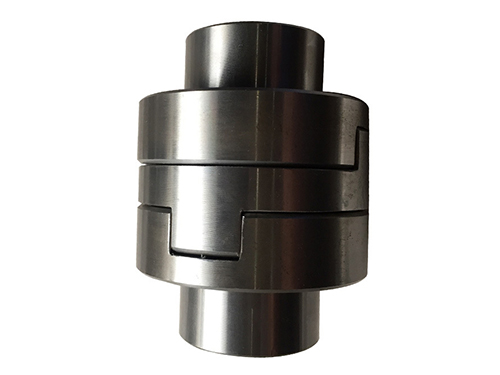

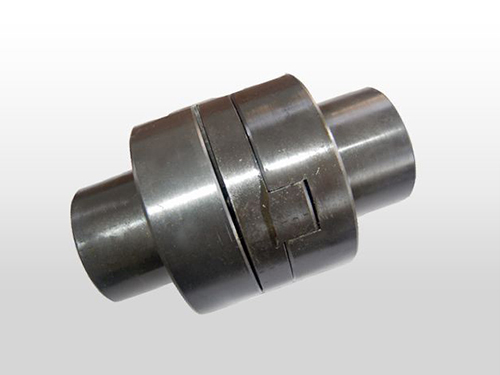

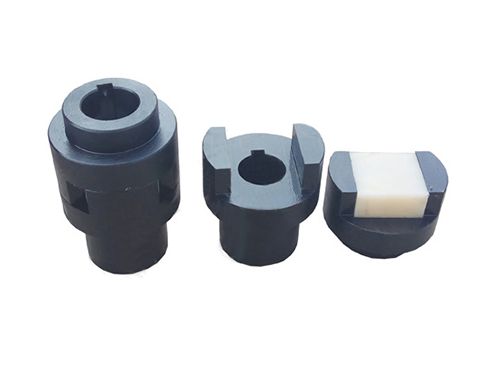

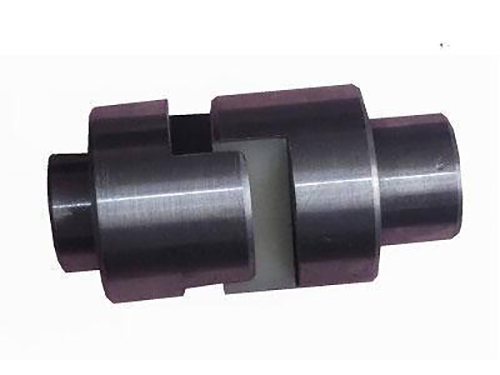

WH型滑塊聯軸器是無彈性元件聯軸器的一種，主要用于允許兩軸有徑向偏移的聯接，由兩端面有凹槽的半聯軸器和中間的方形滑塊組成，利用中間滑塊在其兩側半聯軸器端面的相應徑向槽內滑動，以實現兩半聯軸器聯接。
| 型號 | 公稱轉矩Tn(N.m) | 許用轉速[n]r/min | 軸孔直徑 | 軸孔長度 | D | D1 | B1 | B2 | l | 轉動慣量Kg.m2 | 質量kg | |
| d1 d2 | Y | J1 | ||||||||||
| L | ||||||||||||
| WH1 | 16 | 10000 | 10，11 12，14 | 25-32 | 22-27 | 40 | 30 | 52 | 13 | 5 | 0.0007 | 0.6 |
| 32-42 | 27-30 | |||||||||||
| WH2 | 31.5 | 8200 | 12，12，16，(17)，18 | 50 | 32 | 56 | 18 | 5 | 0.0038 | 1.5 | ||
| WH3 | 63 | 7000 | 16，(17)，18，20，22 | 42-52 | 30-38 | 70 | 40 | 60 | 18 | 5 | 0.0063 | 1.8 |
| 52-62 | 38-44 | |||||||||||
| WH4 | 160 | 5700 | 20，22，24，25，28 | 80 | 50 | 64 | 18 | 8 | 0.013 | 2.5 | ||
| WH5 | 280 | 4700 | 25，28，30，32，35 | 62-82 | 44-60 | 100 | 70 | 75 | 23 | 10 | 0.045 | 5.8 |
| 82-112 | 60-84 | |||||||||||
| WH6 | 500 | 3800 | 30，32，35，38，40，42，45 | 120 | 80 | 90 | 33 | 15 | 0.12 | 9.5 | ||
| WH7 | 900 | 3200 | 40，42，45，48，50，55 | 112 | 84 | 150 | 100 | 120 | 38 | 25 | 0.43 | 25 |
| 112-142 | 84-107 | |||||||||||
| WH8 | 1800 | 2400 | 50，55，60，63，65，70 | 190 | 120 | 150 | 48 | 25 | 1.98 | 55 | ||
| WH9 | 3550 | 1800 | 65，70，75，80，85 | 172-212 | 132-167 | 330 | 190 | 180 | 58 | 40 | 4.9 | 85 |
| 172-212 | 132-167 | |||||||||||
| WH10 | 5000 | 1500 | 80，85，90，95，100 | 330 | 190 | 180 | 58 | 40 | 7.5 | 120 | ||
