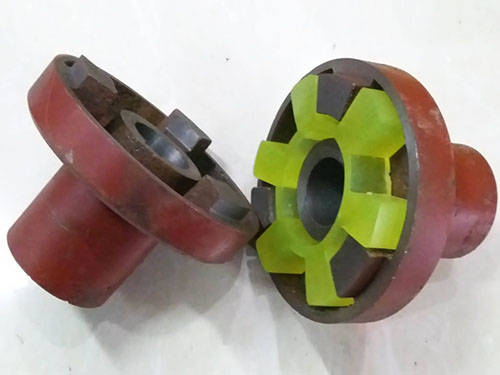

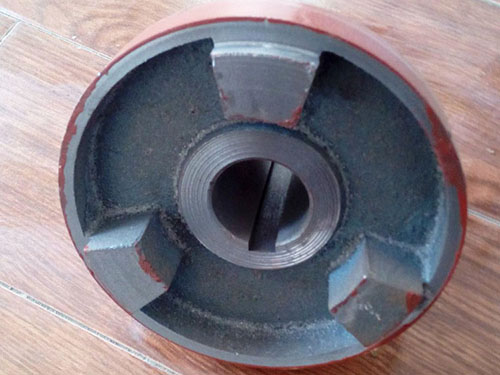

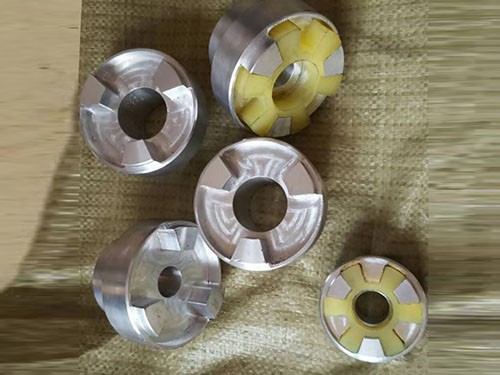

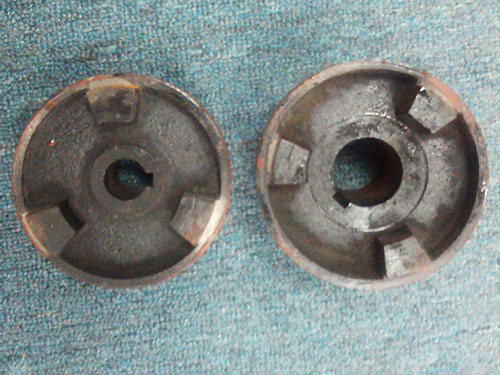

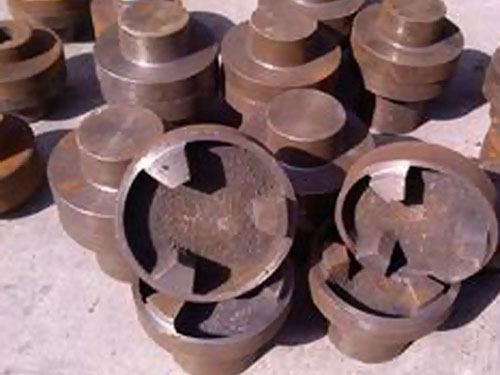

泵用三爪聯軸器
泵用三爪聯軸器

泵用三爪聯軸器

泵用三爪聯軸器是水泵聯軸器的一種,其中間滑塊用夾布膠木或聚氨酯制成,質量輕,結構簡單,安裝方便,廉,常用于小功...
立即訂購
產品詳情





泵用三爪聯軸器是水泵聯軸器的一種,其中間滑塊用夾布膠木或聚氨酯制成,質量輕,結構簡單,安裝方便,廉,常用于小功率的場合,適用于轉矩不大,轉速較高,無急劇沖擊的兩軸連接。尼龍滑塊傳遞轉矩較小,但   宜于高速運轉,且不需潤滑,水泵行業的標準代號為Bl104。

泵用三爪聯軸器一般選用撓性聯軸器,目的是傳遞功率,補償泵軸與電機軸的相對位移,降低對聯軸器安裝的   對中要求,緩和沖擊,改變軸系的自振頻率和避免發生危害性振動,比如梅花聯軸器,星形聯軸器,彈性柱銷套聯軸器等。

泵用三爪聯軸器是利用若干非金屬材料制成的柱銷,置于兩半聯軸器與外環內表面之間的對合孔中,通過柱銷傳遞轉矩實現兩半聯軸器聯接。

水泵聯軸器的裝配方法:

(1)水泵靜力壓入法:

這種方法是根據輪轂項軸上裝配時所需壓入力的大小不同、采用夾鉗、千斤頂、手動或機動的壓力機進行,靜力壓入法一般用于錐形軸孔。由于靜力壓入法收到壓力機械的限制,在過盈較大時,施加很大的力比較困難。同時,在壓入過程中會切去輪轂與軸之間配合面上不平的微小的凸峰,使配合面受到損壞。因此,這種方法一般應用不多。

(2)水泵的動力壓入法:

水泵裝配這種方法是指采用沖擊工具或機械來完成輪轂向軸上的裝配過程,一般用于輪轂與軸之間的配合使過渡配合或過盈不大的場合。裝配現場通常用手錘敲打的方法,方法是在輪轂的端面上墊放木塊、鉛塊或其他軟材料作緩沖件,依靠手錘的沖擊力,把輪轂敲入。這種方法對用鑄鐵、淬過火的鋼、鑄造合金等脆性材料制造的輪轂,有局部損傷的危險,不宜采用。這種方法同樣會損傷配合表面,故經常用于低速和小型聯軸器的裝配。

(3)水泵溫差裝配法:

水泵裝配用加熱的方法是輪轂受熱膨脹或用冷卻的方法使軸端受冷收縮,從而使輪轂軸孔的內徑略大于軸端直徑,亦即達到所謂的“容易裝配值”,不需要施加很大的力,就能方便地把輪轂套裝到軸上。這種方法比靜力壓入法、動力壓入法有較多的優點,對于用脆性材料制造的輪轂,采用溫差裝配法是合適的。

泵用三爪聯軸器的特點:

1、泵用三爪聯軸器的中間滑塊用夾布膠木或尼龍制成;

2、體積小,質量輕,結構簡單,安裝方便,廉,常用于小功率的場合;

3、慣性力小,適用于轉矩不大,轉速較高,無急劇沖擊的兩軸連接。尼龍滑塊傳遞轉矩較小,但   宜于高速運轉,且不需潤滑;

4、許用相對徑向位移(0.01d+0.25)mm,d為軸直徑;許用相對角位移0度40分;聯軸器的附加徑向力為(0.1~0.3)P;

5、水泵行業的標準代號為Bl104,其較大許用轉矩為850N·m,較大軸徑為50mm。

泵用三爪聯軸器的優勢:

1、傳遞轉矩大,在相同轉矩時回轉直徑大多數比齒式聯軸器小,體積小,質量輕,可部分代替齒式聯軸器。

2、與齒式聯軸器相比,結構簡單,組成零件較少,制造較方便,不用齒輪加工機床。

代號泵聯軸器電動機聯軸器Dd4D1D2D3bb3b4C許用轉矩
kg·m
許用轉速
r/min
質量
kg
dId1B1b1dⅡ
d2B2b2
B1104-69-n0-161636322832504032756762421352121.5
B1104-69-n0-1818
B1104-69-n0-2020
B1104-66-00-202045403535545041908277521562422.916 3001.755
B1104-66-00-22221.667
B1104-66-00-25251.483
B1104-66-10-2525504540456560501059792581772725.725 4002.399
B1104-66-10-28282.242
B1104-66-10-30302.124
B1104-66-20-25256055505075756212011210668231036210.24 7004.103
B1104-66-20-30303.910
B1104-66-20-35353.625
B1104-66-30-303070656070100857016515715292271242227.23 40010.203
B1104-66-30-35358.573
B1104-66-30-40407.922
B1104-66-40-303080807085120100821851751691003214503503 10011.66
B1104-66-40-353511.445
B1104-66-40-404011.285
B1104-66-40-454511.105
B1104-66-50-3535851009085150120992102001941083716583852 74016.86
B1104-66-50-404016.66
B1104-66-50-454516.48
B1104-66-50-505016.28
